پرینت سه‌بعدی قطعات یدکی لوازم خانگی؛ کدام قطعات را می‌توان با پرینتر سه‌بعدی ساخت؟

پرینت سه‌بعدی قطعات یدکی لوازم خانگی

خراب شدن یک قطعه پلاستیکی کوچک در لوازم خانگی گاهی می‌تواند دردسر بزرگی ایجاد کند. ممکن است یک دستگیره یخچال بشکند، ولوم ماشین لباسشویی هرز شود، گیره‌ای داخل جاروبرقی از بین برود یا یک پایه پلاستیکی کوچک که تولیدکننده دیگر عرضه نمی‌کند، باعث شود کل دستگاه قابل استفاده نباشد. در چنین شرایطی پرینت سه‌بعدی قطعات یدکی لوازم خانگی می‌تواند یکی از کاربردی‌ترین روش‌ها برای ساخت قطعه جایگزین باشد.

مزیت اصلی پرینت سه‌بعدی این است که برای ساخت یک قطعه تک یا تعداد محدود، نیازی به ساخت قالب گران‌قیمت وجود ندارد. اگر نمونه شکسته در دسترس باشد، می‌توان آن را اندازه‌گیری کرد، مدل سه‌بعدی ساخت و قطعه جدید را با متریال مناسب چاپ کرد. حتی در بسیاری از موارد می‌توان طراحی قطعه را کمی تقویت کرد تا نقطه‌ای که در نمونه اصلی شکسته بود، مقاوم‌تر شود.

اما نکته بسیار مهم این است که هر قطعه‌ای را نباید با پرینتر سه‌بعدی جایگزین کرد. شرایط کاری قطعه باید بررسی شود. گرما، فشار، رطوبت، مواد شوینده، تماس با غذا، نیروی مکانیکی و نزدیکی به برق شهری همگی روی انتخاب متریال و حتی تصمیم به چاپ یا عدم چاپ قطعه تأثیر دارند.

در این مقاله بررسی می‌کنیم چه قطعاتی از لوازم خانگی را می‌توان با پرینتر سه‌بعدی ساخت، چه قطعاتی بهتر است چاپ نشوند، PLA، PETG، ABS، ASA و Nylon چه تفاوتی دارند، چگونه از روی قطعه شکسته مدل سه‌بعدی تهیه کنیم و چه زمانی پرینت سه‌بعدی از خرید قطعه یدکی به‌صرفه‌تر است.

چرا پرینت سه‌بعدی برای ساخت قطعات یدکی لوازم خانگی مناسب است؟

تولید سنتی قطعات پلاستیکی معمولاً بر پایه قالب‌گیری تزریقی انجام می‌شود. این روش برای تولید هزاران یا میلیون‌ها قطعه بسیار اقتصادی است، اما برای ساخت یک قطعه یا چند نمونه اصلاً مقرون‌به‌صرفه نیست.

اگر قطعه یدکی دستگاه قدیمی دیگر تولید نشود، شرکت سازنده ممکن است کل مجموعه‌ای بزرگ‌تر را به جای قطعه کوچک بفروشد یا اصلاً قطعه در بازار موجود نباشد.

پرینت سه‌بعدی این محدودیت را تا حد زیادی برطرف می‌کند. مدل دیجیتال می‌تواند تنها یک بار طراحی شود و سپس هر تعداد مورد نیاز از آن چاپ شود.

قطعاتی مانند گیره‌ها، دستگیره‌ها، براکت‌ها، قاب‌ها و ولوم‌ها از رایج‌ترین نمونه‌هایی هستند که در پروژه‌های تعمیر با چاپ سه‌بعدی ساخته می‌شوند. منابع تخصصی چاپ قطعات جایگزین نیز این دسته‌ها را جزو مناسب‌ترین گزینه‌ها معرفی می‌کنند.

چه قطعاتی بهترین گزینه برای پرینت سه‌بعدی هستند؟

به طور کلی قطعاتی که ویژگی‌های زیر را داشته باشند گزینه بهتری هستند:

• پلاستیکی باشند.
• در معرض دمای بسیار بالا نباشند.
• نقش ایمنی حیاتی نداشته باشند.
• فشار بسیار زیادی تحمل نکنند.
• با برق شهری به شکل حساس در تماس نباشند.
• شکل هندسی آن‌ها قابل اندازه‌گیری باشد.
• تعداد مورد نیاز محدود باشد.
• نمونه اصلی در بازار پیدا نشود یا قیمت بالایی داشته باشد.

نمونه قطعات لوازم خانگی قابل ساخت با پرینتر سه‌بعدی

قطعه	قابلیت ساخت	متریال پیشنهادی معمول
ولوم و پیچ تنظیم	بسیار مناسب	PETG، ABS، PLA در کاربرد کم‌حرارت
دستگیره	مناسب	PETG، ABS، Nylon
گیره و خار	مناسب	PETG یا Nylon
پایه و براکت	بسیار مناسب	PETG، ABS، ASA
قاب و کاور	مناسب	PETG، ABS، ASA
چرخ‌دنده کم‌بار	قابل ساخت با بررسی	Nylon یا متریال مهندسی
قطعه نزدیک المنت	پرریسک	نیازمند متریال تخصصی و بررسی حرارتی
قطعه برق شهری	پرریسک	فقط با طراحی و متریال دارای الزامات مناسب
قطعه در تماس مستقیم با غذا	نیازمند بررسی جدی	فقط فرآیند و متریال Food-Safe مناسب

پرینت سه‌بعدی ولوم لوازم خانگی

ولوم‌ها از بهترین نمونه‌های قطعات مناسب برای چاپ سه‌بعدی هستند. ولوم اجاق، ماشین لباسشویی، خشک‌کن، بخاری برقی، پنکه و بسیاری از دستگاه‌ها ممکن است پس از چند سال ترک بخورد یا قسمت داخلی محل اتصال آن هرز شود.

اگر محور زیر ولوم سالم باشد، می‌توان نمونه جدیدی طراحی کرد که دقیقاً روی همان محور قرار بگیرد.

مهم‌ترین نکته در طراحی ولوم، اندازه محل اتصال داخلی است. انواع رایج شامل محورهای:

• D شکل
• شیاردار
• چهارگوش
• دایره‌ای همراه با پیچ

هستند.

اگر تلرانس این بخش اشتباه باشد، ولوم یا نصب نمی‌شود یا بعد از مدت کوتاهی لق خواهد شد.

آیا PLA برای چاپ ولوم مناسب است؟

اگر ولوم در محیط خنک قرار دارد و نیروی زیادی تحمل نمی‌کند، PLA می‌تواند جواب دهد. اما برای ولوم نزدیک اجاق، فر، موتور یا بخش گرم دستگاه انتخاب مناسبی نیست.

PLA چاپ آسانی دارد اما مقاومت حرارتی آن نسبتاً محدود است. برای قطعات کاربردی که احتمال افزایش دما دارند معمولاً PETG یا ABS گزینه مطمئن‌تری هستند.

پرینت سه‌بعدی دستگیره یخچال و فریزر

دستگیره یخچال یکی دیگر از قطعاتی است که می‌تواند با چاپ سه‌بعدی بازطراحی شود، به‌خصوص در مدل‌های قدیمی که قطعه اصلی دیگر عرضه نمی‌شود.

اما دستگیره باید نیروی کششی تکراری را تحمل کند. بنابراین نوع متریال، جهت چاپ و تعداد دیواره‌ها اهمیت زیادی دارد.

اگر لایه‌های چاپ در جهت نامناسب قرار گرفته باشند، دستگیره ممکن است دقیقاً در امتداد لایه‌ها بشکند.

برای این کاربرد PETG، ABS یا Nylon معمولاً مناسب‌تر از PLA هستند.

پرینت گیره طبقات یخچال

گیره‌ها، نگهدارنده‌های طبقه و بست‌های کوچک از رایج‌ترین قطعاتی هستند که با پرینتر سه‌بعدی جایگزین می‌شوند.

دمای داخل یخچال پایین است و بسیاری از این قطعات بار بسیار سنگینی ندارند، بنابراین PETG می‌تواند برای تعداد زیادی از آن‌ها گزینه مناسبی باشد.

PETG چسبندگی لایه خوبی دارد، در برابر رطوبت مناسب است و برای انواع هولدر و گیره کاربرد زیادی دارد. Prusa نیز PETG را برای قطعات مکانیکی، نگهدارنده‌ها، Clampها و قطعات مقاوم در برابر رطوبت مناسب معرفی می‌کند.

پرینت قطعات کشوی یخچال

ریل کوچک، استاپر، گیره و بعضی اتصالات کشوی یخچال قابلیت چاپ دارند.

اما چاپ خود کشوی بزرگ همیشه اقتصادی نیست؛ زیرا زمان چاپ و مصرف فیلامنت بسیار بالا می‌رود و کیفیت ظاهری قطعه تزریق‌شده اصلی معمولاً بهتر است.

پرینت سه‌بعدی بیشترین ارزش را زمانی دارد که فقط یک قطعه کوچک باعث خراب شدن مجموعه بزرگ شده باشد.

پرینت سه‌بعدی قطعات ماشین لباسشویی

ماشین لباسشویی دارای قطعات پلاستیکی مختلفی است که بعضی از آن‌ها قابل ساخت هستند.

نمونه‌های مناسب‌تر شامل:

• ولوم برنامه
• دکمه‌های پنل
• گیره‌های قاب
• براکت‌های غیرحیاتی
• پایه کابل
• درپوش‌های تزئینی
• بعضی قطعات جاپودری

هستند.

اما قطعاتی که مستقیماً با قفل ایمنی در، آب تحت فشار یا سیستم برق در ارتباط هستند باید با احتیاط زیادی بررسی شوند.

آیا می‌توان دستگیره در ماشین لباسشویی را پرینت کرد؟

در بعضی مدل‌ها بله، اما باید مکانیزم بررسی شود.

اگر دستگیره فقط نیروی مکانیکی را به یک اهرم فلزی منتقل می‌کند، طراحی و چاپ نمونه مقاوم ممکن است امکان‌پذیر باشد.

اما اگر شکست آن بتواند باعث باز شدن ناخواسته در حین عملکرد دستگاه شود یا مکانیزم قفل ایمنی به آن وابسته باشد، استفاده از قطعه اصلی یا قطعه تأییدشده منطقی‌تر است.

پرینت سه‌بعدی قطعات ماشین ظرفشویی

گیره‌های سبد، نگهدارنده‌ها و بعضی قطعات مکانیکی ساده ممکن است قابل چاپ باشند.

اما ماشین ظرفشویی محیط سخت‌تری نسبت به یخچال دارد:

• دمای بالا
• رطوبت دائمی
• مواد شوینده
• چرخه‌های حرارتی مکرر

بنابراین PLA معمولاً انتخاب مناسبی برای داخل ماشین ظرفشویی نیست.

حتی درباره PETG نیز باید دمای واقعی چرخه شستشو بررسی شود؛ زیرا بسیاری از مواد چاپ سه‌بعدی در دمای بالا تغییر شکل می‌دهند. Formlabs نیز هشدار می‌دهد که بسیاری از مواد چاپ سه‌بعدی HDT پایینی دارند و شستشو در ماشین ظرفشویی می‌تواند باعث تاب‌خوردگی یا ترک شود.

پرینت قطعات جاروبرقی

جاروبرقی یکی از بهترین دستگاه‌ها برای تعمیر با پرینت سه‌بعدی است.

قطعاتی مانند:

• گیره خرطومی
• قفل لوله
• نگهدارنده ابزارها
• چرخ کوچک
• بست کابل
• درپوش
• براکت
• دکمه‌های پلاستیکی

را می‌توان در بسیاری از مدل‌ها بازطراحی کرد.

برای قطعاتی که نزدیک موتور هستند باید دما بررسی شود. ABS یا ASA می‌توانند در محیط گرم‌تر انتخاب مناسب‌تری نسبت به PLA باشند.

پرینت چرخ جاروبرقی

چرخ‌ها قابل چاپ هستند اما نوع طراحی مهم است. چرخ پلاستیکی سخت ممکن است روی سرامیک صدا ایجاد کند.

می‌توان هسته چرخ را با PETG یا Nylon و سطح تماس را با TPU چاپ کرد یا از یک لاستیک جداگانه استفاده کرد.

این یکی از مزیت‌های طراحی سفارشی است؛ می‌توان قطعه جایگزین را حتی بهتر از نسخه اصلی طراحی کرد.

پرینت سه‌بعدی قطعات پنکه

ولوم، پایه، گیره شبکه و بعضی قاب‌های پنکه گزینه‌های مناسبی هستند.

اما چاپ پروانه نیاز به احتیاط بسیار بیشتری دارد. پروانه در دور بالا می‌چرخد و شکست آن می‌تواند خطر ایجاد کند.

بالانس دقیق نیز اهمیت زیادی دارد. اختلاف وزن کوچک بین پره‌ها می‌تواند لرزش شدیدی ایجاد کند.

بنابراین برای پروانه‌های پرسرعت بهتر است قطعه اصلی استفاده شود مگر اینکه طراحی، متریال و تست مهندسی مناسب انجام شده باشد.

پرینت سه‌بعدی قطعات مخلوط‌کن و غذاساز

در این دستگاه‌ها بعضی قطعات خارجی مانند ولوم، پایه، درپوش تزئینی و نگهدارنده کابل قابل چاپ هستند.

اما کوپلینگ انتقال قدرت، تیغه، قطعات در تماس مستقیم با غذا و قطعات نزدیک موتور باید با دقت بررسی شوند.

کوپلینگ ممکن است گشتاور زیادی تحمل کند و شکست ناگهانی آن احتمال آسیب به محور یا سایر قطعات را افزایش دهد.

آیا می‌توان چرخ‌دنده لوازم خانگی را پرینت کرد؟

بله، اما پاسخ به نوع چرخ‌دنده و بار آن بستگی دارد.

چرخ‌دنده‌های کوچک با بار متوسط را می‌توان با Nylon یا بعضی مواد مهندسی چاپ کرد.

Nylon مقاومت سایشی و خستگی مناسبی دارد و برای قطعات مکانیکی که حرکت تکراری دارند گزینه جذابی است.

اما چرخ‌دنده تحت گشتاور بالا، دمای زیاد یا سرعت زیاد باید با طراحی دقیق و متریال صنعتی ساخته شود.

آیا PETG برای چرخ‌دنده مناسب است؟

برای چرخ‌دنده کم‌بار ممکن است مناسب باشد، اما PETG نسبت به Nylon اصطکاک و رفتار سایشی متفاوتی دارد.

اگر قطعه به شکل مداوم درگیر و تحت بار است، Nylon معمولاً انتخاب مهندسی بهتری محسوب می‌شود.

قطعات پرینتی مایکروویو؛ کدام‌ها مجازند؟

در مورد مایکروویو باید بسیار محتاط بود.

قطعات خارجی مانند ولوم یا یک پایه تزئینی خارج از محفظه ممکن است قابل چاپ باشند.

اما قطعات داخل محفظه، نزدیک سیستم ولتاژ بالا، موج‌بر، مگنترون یا اجزای مرتبط با قفل ایمنی در نباید با قطعه چاپی غیرتأییدشده جایگزین شوند.

مایکروویو دارای ولتاژ بالا و سیستم‌های ایمنی حساس است و تعمیر چنین بخش‌هایی باید توسط تکنسین متخصص انجام شود.

پرینت قطعات اجاق گاز و فر

ولوم اجاق ممکن است در ظاهر گزینه ساده‌ای باشد، اما دمای محیط آن باید بررسی شود.

PLA در نزدیکی سطح گرم می‌تواند نرم شود و تغییر شکل دهد.

ABS، ASA یا مواد مهندسی با مقاومت حرارتی بالاتر ممکن است مناسب‌تر باشند، اما فاصله قطعه از شعله و دمای واقعی باید مشخص شود.

قطعات نزدیک شعله، مسیر گاز، شیر گاز، ترموکوپل یا سیستم ایمنی نباید به‌صورت تجربی با پرینت سه‌بعدی جایگزین شوند.

پرینت قطعات کولر و سیستم تهویه

گیره دریچه، قاب کنترل، نگهدارنده ریموت و برخی براکت‌ها قابلیت چاپ خوبی دارند.

در کولرهای پنجره‌ای یا دستگاه‌هایی که زیر تابش مستقیم خورشید قرار می‌گیرند، ASA نسبت به ABS گزینه مناسبی است زیرا مقاومت UV بهتری دارد.

Prusa نیز ABS را برای قطعات فنی دارای تنش مکانیکی و حرارتی مناسب معرفی می‌کند، ولی اشاره می‌کند که ABS نسبت به ASA مقاومت UV پایین‌تری دارد.

PLA برای قطعات یدکی لوازم خانگی مناسب است؟

PLA ساده‌ترین و محبوب‌ترین فیلامنت چاپ سه‌بعدی است، اما برای قطعات یدکی همیشه بهترین انتخاب نیست.

مزایای PLA:

• چاپ آسان
• دقت ابعادی خوب
• قیمت مناسب
• سطح ظاهری خوب

محدودیت اصلی آن مقاومت حرارتی و شکنندگی بیشتر نسبت به بعضی مواد مهندسی است.

PLA برای قطعاتی مانند:

• ولوم دور از گرما
• درپوش تزئینی
• پایه سبک
• قطعه نمونه و Prototype

می‌تواند مناسب باشد.

PETG؛ انتخاب عمومی مناسب برای بسیاری از قطعات یدکی

برای بسیاری از تعمیرات خانگی PETG تعادل خوبی بین چاپ آسان و خواص مکانیکی ایجاد می‌کند.

PETG نسبت به PLA انعطاف و مقاومت ضربه‌ای بیشتری دارد و در برابر رطوبت نیز مناسب است.

Prusa آن را برای قطعات مکانیکی، هولدر، گیره و قطعات ضدآب مناسب معرفی می‌کند و برای کاربردهای زیر حدود 80 درجه سانتی‌گراد قابل استفاده می‌داند.

کاربردهای مناسب می‌توانند شامل:

• دستگیره
• گیره
• براکت
• قطعه یخچال
• قاب
• نگهدارنده

باشند.

ABS؛ مناسب برای قطعات گرم‌تر

ABS سال‌هاست در قطعات تزریقی صنعتی و لوازم خانگی استفاده می‌شود.

مزایای مهم آن:

• مقاومت حرارتی بهتر از PLA
• چقرمگی مناسب
• قابلیت ماشین‌کاری
• قابلیت پرداخت با استون

است.

در مقابل چاپ آن سخت‌تر است، Warping بیشتری دارد و هنگام چاپ بخاراتی ایجاد می‌کند که نیازمند تهویه مناسب هستند.

ASA؛ برای قطعات نزدیک نور خورشید و محیط بیرون

ASA از نظر خواص به ABS نزدیک است اما مقاومت UV بهتری دارد.

برای قطعات دستگاه‌هایی که در بالکن، فضای باز یا کنار پنجره قرار دارند می‌تواند انتخاب مناسب‌تری باشد.

برای مثال یک قاب کولر یا گیره‌ای که دائماً نور خورشید دریافت می‌کند، با ASA دوام بهتری نسبت به ABS معمولی خواهد داشت.

Nylon؛ برای قطعات مکانیکی و خستگی بالا

Nylon برای قطعاتی که خم می‌شوند، سائیده می‌شوند یا بار تکراری دارند بسیار ارزشمند است.

کاربردهای ممکن:

• چرخ‌دنده
• لولا
• بوش
• گیره تحت تنش
• قطعاتی با Snap Fit تکرارشونده

هستند.

اما Nylon رطوبت محیط را به سرعت جذب می‌کند و قبل از چاپ معمولاً باید خشک شود. چاپ آن نیز نسبت به PLA و PETG دشوارتر است.

TPU برای قطعات نرم

TPU فیلامنت انعطاف‌پذیری است که می‌تواند برای:

• پایه لاستیکی
• ضربه‌گیر
• واشر کم‌فشار
• روکش
• چرخ نرم

استفاده شود.

اما نباید هر واشر یا آب‌بندی را با TPU چاپ کرد. اگر قطعه تحت فشار، حرارت یا تماس با ماده شیمیایی خاص است باید سازگاری آن بررسی شود.

چگونه متریال مناسب را انتخاب کنیم؟

شرایط قطعه	متریال قابل بررسی
قطعه تزئینی و خنک	PLA
قطعه کاربردی عمومی	PETG
گرمای بیشتر	ABS / ASA
نور UV	ASA
سایش و خستگی مکانیکی	Nylon
قطعه نرم	TPU

این جدول فقط راهنمای اولیه است. گرید دقیق فیلامنت و دیتاشیت تولیدکننده باید بررسی شود.

چرا فقط نام متریال کافی نیست؟

ممکن است دو فیلامنت PETG از دو برند رفتار کاملاً متفاوتی داشته باشند. افزودنی‌ها، رنگ‌دانه‌ها و فرآیند تولید می‌توانند خواص ماده را تغییر دهند.

حتی UL در مطالعات خود نشان داده که نمی‌توان رتبه عملکرد یک پلاستیک تزریقی را مستقیماً به قطعه‌ای که از همان ماده چاپ سه‌بعدی شده تعمیم داد؛ فرآیند چاپ روی اشتعال‌پذیری و خواص الکتریکی اثر می‌گذارد.

قطعات برقی لوازم خانگی را می‌توان چاپ کرد؟

قاب بیرونی یک برد یا نگهدارنده کابل کم‌ولتاژ ممکن است قابل چاپ باشد، اما قطعات مرتبط با برق شهری نیازمند استانداردهای بسیار سخت‌گیرانه‌تری هستند.

برای مثال محفظه‌ای که سیم 220 ولت داخل آن قرار دارد باید از نظر:

• اشتعال‌پذیری
• عایق الکتریکی
• فاصله‌های خزشی
• مقاومت حرارتی

بررسی شود.

یک PETG معمولی فقط به دلیل اینکه پلاستیکی است نباید برای این کار استفاده شود.

برای نمونه Prusa فیلامنت PETG V0 را با خاصیت Self-Extinguishing و گواهی UL برای کاربردهای مرتبط با محفظه و عایق قطعات الکترونیکی معرفی می‌کند؛ همین موضوع نشان می‌دهد برای کاربرد الکتریکی باید گرید مشخص و دارای الزامات مناسب انتخاب شود.

پرینت قطعات در تماس با غذا

این بخش نیازمند توجه بسیار زیادی است. عبارت Food-Safe روی ماده اولیه به تنهایی کافی نیست.

در چاپ FDM، خطوط لایه می‌توانند شیارهای بسیار کوچکی ایجاد کنند که تمیز کردن کامل آن‌ها دشوار باشد.

همچنین نازل، تجهیزات چاپ و مواد قبلی استفاده‌شده در پرینتر ممکن است روی ایمنی نهایی قطعه اثر بگذارند.

Formlabs تأکید می‌کند که برای قطعات در تماس با غذا باید هم متریال و هم کل فرآیند چاپ و تجهیزات مورد استفاده مناسب باشند. حتی پوشش دادن سطح نیز تضمین دائمی Food-Safe بودن ایجاد نمی‌کند.

چه قطعاتی بهتر است برای تماس مستقیم غذا چاپ نشوند؟

برای مصارف خانگی معمولی، بهتر است در مورد موارد زیر محتاط باشید:

• تیغه یا قطعات غذاساز
• قسمت داخلی مخلوط‌کن
• ظروف نگهداری طولانی‌مدت غذا
• قطعاتی که دائماً با غذای مرطوب در تماس هستند
• قطعاتی که داخل ماشین ظرفشویی شسته می‌شوند

اگر چنین قطعه‌ای ضروری است، استفاده از قطعه اصلی یا ساخت با فرآیند دارای الزامات Food Contact منطقی‌تر است.

قطعات نزدیک حرارت شدید

قطعات نزدیک:

• المنت
• کمپرسور داغ
• موتور
• فر
• اجاق
• خشک‌کن

نیازمند بررسی دمای واقعی محیط هستند.

در این شرایط حتی ABS نیز ممکن است برای برخی نقاط کافی نباشد و نیاز به Polycarbonate، PEI یا مواد صنعتی دیگر وجود داشته باشد.

چرا دمای نرم شدن اهمیت دارد؟

قطعه ممکن است در دمای اتاق بسیار محکم باشد ولی با افزایش دما نرم شود و تحت وزن یا فشار تغییر شکل دهد.

مشکل این است که قطعه همیشه لازم نیست ذوب شود تا خراب شود؛ تغییر شکل چند میلی‌متری نیز می‌تواند عملکرد مکانیزم را مختل کند.

پرینت سه‌بعدی قطعات تحت فشار

قطعاتی که آب، بخار یا هوا را تحت فشار نگه می‌دارند، گزینه‌های پرریسک‌تری هستند.

چاپ FDM از لایه‌های متعدد ساخته می‌شود و اگر اتصال بین لایه‌ها نقص داشته باشد، نشتی یا شکست می‌تواند ایجاد شود.

به همین دلیل قطعاتی مثل:

• اتصال آب فشار بالا
• بدنه شیر ایمنی
• مخزن تحت فشار
• قطعه بخار تحت فشار

نباید به صورت تجربی چاپ شوند.

آیا می‌توان قطعه را قوی‌تر از نمونه اصلی طراحی کرد؟

بله و این یکی از جذاب‌ترین مزایای چاپ سه‌بعدی است.

اگر نمونه اصلی همیشه از یک گوشه مشخص می‌شکند، می‌توان:

• ضخامت آن ناحیه را افزایش داد.
• فیلت اضافه کرد.
• گوشه تیز را حذف کرد.
• تعداد Ribs را بیشتر کرد.
• جهت چاپ را اصلاح کرد.

تا قطعه مقاوم‌تر شود.

البته نباید ابعاد یا انعطاف قطعه به شکلی تغییر کند که نیرو به بخش دیگری از دستگاه منتقل شده و قطعه گران‌تری آسیب ببیند.

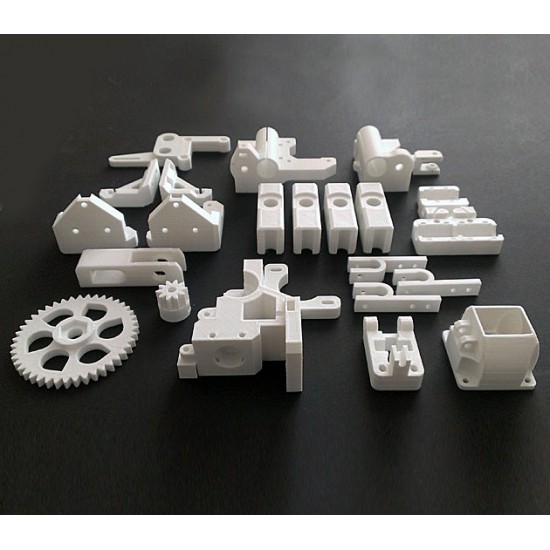

چطور از روی قطعه شکسته مدل سه‌بعدی بسازیم؟

چند روش وجود دارد:

اندازه‌گیری دستی

برای قطعات ساده بهترین روش استفاده از کولیس است.

ابعاد مهم مانند:

• قطر
• فاصله سوراخ‌ها
• ضخامت
• زاویه
• عرض گیره‌ها

اندازه‌گیری و در نرم‌افزار CAD مدل می‌شوند.

استفاده از قطعه مشابه

اگر قطعه سمت چپ و راست مشابه هستند، قطعه سالم می‌تواند مرجع طراحی باشد.

اسکن سه‌بعدی

برای سطوح پیچیده می‌توان از اسکنر سه‌بعدی استفاده کرد.

اما خروجی اسکن معمولاً نیاز به اصلاح دارد و برای قطعات مکانیکی دقیق، اندازه‌گیری مهندسی همچنان اهمیت دارد.

اگر قطعه خرد شده باشد چه کنیم؟

حتی اگر قطعه به چند قسمت شکسته باشد می‌توان قطعات را کنار هم قرار داد و ابعاد اصلی را استخراج کرد.

در صورت گم شدن بخشی از قطعه، شکل قسمت مقابل یا محل نصب می‌تواند برای بازسازی هندسه استفاده شود.

تلرانس در قطعات چاپ سه‌بعدی

در طراحی قطعه یدکی نمی‌توان ابعاد را همیشه دقیقاً برابر نمونه اصلی در نظر گرفت.

اگر پین باید داخل سوراخ حرکت کند، نیاز به Clearance وجود دارد.

اگر قطعه Snap Fit است، مقدار انعطاف ماده نیز مهم است.

تلرانس چاپ به دستگاه، نازل، متریال و تنظیمات وابسته است؛ بنابراین قطعات حساس معمولاً ابتدا به صورت نمونه آزمایشی چاپ می‌شوند.

جهت چاپ چرا در استحکام قطعه مهم است؟

قطعات FDM خواص کاملاً همسان در تمام جهت‌ها ندارند. استحکام بین لایه‌ها معمولاً از استحکام در داخل هر لایه کمتر است.

اگر یک دستگیره طوری چاپ شود که نیروی کشش عمود بر لایه‌ها باشد، احتمال جدا شدن لایه‌ها افزایش پیدا می‌کند.

در طراحی قطعات مکانیکی، جهت چاپ باید بخشی از طراحی مهندسی باشد.

Infill بالا همیشه قطعه را قوی‌تر نمی‌کند

بسیاری تصور می‌کنند برای ساخت قطعه مقاوم باید Infill را 100 درصد قرار داد.

در بسیاری از قطعات، افزایش تعداد Perimeter یا Wall می‌تواند تأثیر بیشتری روی استحکام داشته باشد.

بهترین تنظیم به نوع بار وابسته است.

چند دیواره برای قطعات کاربردی مناسب است؟

عدد ثابت وجود ندارد، اما برای قطعات مکانیکی معمولاً استفاده از دیواره‌های بیشتر از مدل‌های تزئینی منطقی است.

همچنین ضخامت واقعی Wall باید با قطر نازل هماهنگ باشد.

نازل بزرگ‌تر برای قطعات یدکی

در بعضی قطعات کاربردی استفاده از نازل 0.6 میلی‌متر یا بزرگ‌تر می‌تواند:

• زمان چاپ را کاهش دهد.
• ضخامت دیواره‌ها را افزایش دهد.
• اتصال لایه‌ها را بهبود دهد.

اما جزئیات ظریف ممکن است کاهش پیدا کند.

تفاوت FDM و Resin برای قطعات یدکی

ویژگی	FDM	Resin
قطعات مکانیکی بزرگ	بسیار مناسب	معمولاً گران‌تر
جزئیات بسیار ریز	متوسط	عالی
انتخاب مواد مهندسی	بسیار متنوع	متنوع ولی متفاوت
تعمیر خانگی	رایج‌تر	برای قطعات خاص

برای بیشتر قطعات یدکی خانگی، FDM به دلیل هزینه کمتر و متریال‌هایی مانند PETG، ABS و Nylon گزینه رایج‌تری است.

آیا رزین معمولی برای قطعات مکانیکی مناسب است؟

بسیاری از رزین‌های استاندارد شکننده هستند و برای گیره یا دستگیره انتخاب مناسبی نیستند.

رزین‌های Tough، Durable یا Engineering می‌توانند عملکرد بسیار بهتری داشته باشند، اما قیمت بالاتری دارند.

پس‌پردازش قطعات چاپ‌شده

بعد از چاپ ممکن است نیاز به:

• سمباده
• سوراخ‌کاری
• رزوه‌کاری
• استفاده از Heat-Set Insert
• رنگ
• چسب

وجود داشته باشد.

در قطعاتی که پیچ چند بار باز و بسته می‌شود، استفاده از اینسرت برنجی حرارتی می‌تواند دوام رزوه را بسیار افزایش دهد.

آیا رزوه را مستقیم پرینت کنیم؟

برای رزوه بزرگ و بار کم امکان‌پذیر است.

اما برای پیچ کوچک یا اتصال پرکار، استفاده از مهره فلزی یا Heat-Set Insert معمولاً مطمئن‌تر است.

پرینت سه‌بعدی قطعات قدیمی و نایاب

یکی از بهترین کاربردهای این فناوری تعمیر لوازم خانگی قدیمی است.

ممکن است دستگاه از نظر موتور و عملکرد کاملاً سالم باشد اما یک قطعه 5 سانتی‌متری دیگر در بازار موجود نباشد.

در چنین شرایطی طراحی و چاپ قطعه می‌تواند عمر دستگاه را چند سال افزایش دهد و از دور انداختن وسیله جلوگیری کند.

آیا همیشه چاپ قطعه ارزان‌تر از خرید قطعه اصلی است؟

خیر.

اگر قطعه اصلی با قیمت مناسب و به‌راحتی در بازار وجود دارد، خرید آن معمولاً منطقی‌تر است.

پرینت سه‌بعدی زمانی ارزش بیشتری دارد که:

• قطعه دیگر تولید نمی‌شود.
• فقط همراه مجموعه گران فروخته می‌شود.
• زمان تهیه قطعه اصلی بسیار طولانی است.
• نیاز به تعداد کم وجود دارد.
• قطعه را می‌توان بهبود داد.

هزینه پرینت سه‌بعدی قطعه یدکی چگونه محاسبه می‌شود؟

هزینه معمولاً به عوامل زیر وابسته است:

• زمان طراحی سه‌بعدی
• وزن قطعه
• نوع فیلامنت
• زمان چاپ
• دقت مورد نیاز
• پشتیبانی‌های چاپ
• پرداخت نهایی
• تعداد نمونه آزمایشی

گاهی طراحی قطعه چند برابر چاپ آن زمان می‌برد.

نمونه اولیه قبل از قطعه نهایی

یکی از روش‌های اقتصادی این است که ابتدا نمونه‌ای با PLA و تنظیمات سریع چاپ شود.

اگر ابعاد درست بود، نسخه نهایی با PETG، ABS یا Nylon چاپ شود.

این کار هزینه هدررفت متریال مهندسی را کاهش می‌دهد.

آیا فایل آماده قطعات یدکی در اینترنت وجود دارد؟

بله. کتابخانه‌های مدل سه‌بعدی تعداد زیادی فایل برای قطعات تعمیراتی دارند.

اما قبل از چاپ باید:

• مدل دقیق دستگاه را تطبیق دهید.
• ابعاد فایل را بررسی کنید.
• نظرات کاربران را بخوانید.
• متریال پیشنهادی را بررسی کنید.

زیرا ممکن است قطعه برای نسخه متفاوتی از دستگاه طراحی شده باشد.

آیا فایل سه‌بعدی قطعه شامل کپی‌رایت می‌شود؟

طراحی قطعات و فایل‌های سه‌بعدی می‌توانند مشمول حقوق مالکیت فکری باشند.

برای تعمیر شخصی معمولاً مسئله با تولید تجاری گسترده متفاوت است، اما اگر قصد فروش قطعات چاپی را دارید باید وضعیت مجوز فایل و حقوق طراحی بررسی شود.

قطعاتی که بهتر است با پرینتر خانگی نسازیم

به صورت کلی بهتر است برای موارد زیر بسیار محتاط باشیم:

• قطعات ایمنی گاز
• شیرهای تحت فشار
• پروانه‌های پرسرعت
• قطعات مرتبط با ولتاژ بالا
• عایق‌های الکتریکی بدون متریال تأییدشده
• قطعات نزدیک شعله
• قطعات تحمل‌کننده فشار بخار
• اجزای قفل ایمنی حیاتی
• تیغه و اجزای برنده

چرا قطعات ایمنی باید اصلی باشند؟

در این بخش‌ها شکست قطعه فقط باعث خراب شدن دستگاه نمی‌شود؛ ممکن است خطر:

• برق‌گرفتگی
• آتش‌سوزی
• نشت گاز
• انفجار
• آسیب فیزیکی

ایجاد کند.

بنابراین مزیت اقتصادی پرینت سه‌بعدی در این بخش‌ها ارزش ریسک کردن ندارد.

چک‌لیست تشخیص اینکه قطعه قابل چاپ است یا خیر

• آیا قطعه پلاستیکی است؟
• دمای محیط آن چقدر است؟
• آیا بار مکانیکی زیادی تحمل می‌کند؟
• آیا شکست آن خطر ایمنی ایجاد می‌کند؟
• آیا در تماس با غذاست؟
• آیا با برق شهری در تماس است؟
• آیا تحت فشار آب، بخار یا هواست؟
• آیا می‌توان ابعاد آن را اندازه‌گیری کرد؟
• آیا متریال مناسب موجود است؟

اگر پاسخ سوال‌های ایمنی نگران‌کننده است، بهتر است از قطعه اصلی استفاده شود.

مراحل سفارش پرینت سه‌بعدی قطعه یدکی

مرحله اول؛ ارسال قطعه شکسته

اگر نمونه موجود است، بهترین مرجع برای اندازه‌گیری خواهد بود.

مرحله دوم؛ مشخص کردن دستگاه

برند و مدل دقیق لوازم خانگی را اعلام کنید.

مرحله سوم؛ توضیح نحوه کار قطعه

باید مشخص شود قطعه چه نیرویی تحمل می‌کند و در چه دمایی کار می‌کند.

مرحله چهارم؛ طراحی CAD

مدل سه‌بعدی بر اساس ابعاد واقعی ساخته می‌شود.

مرحله پنجم؛ نمونه آزمایشی

برای قطعات دقیق یک Prototype اولیه می‌تواند از خطا جلوگیری کند.

مرحله ششم؛ انتخاب متریال نهایی

متریال براساس شرایط کاری انتخاب می‌شود.

مرحله هفتم؛ چاپ و تست

قطعه روی دستگاه نصب شده و عملکرد واقعی آن بررسی می‌شود.

هنگام سفارش چه اطلاعاتی ارائه کنیم؟

• برند دستگاه
• مدل دقیق
• عکس دستگاه
• عکس قطعه شکسته
• ابعاد تقریبی
• محل نصب
• دمای کار
• نوع نیرو
• تعداد مورد نیاز

آیا پرینت سه‌بعدی قطعات یدکی دوام دارد؟

بله، اگر قطعه مناسب انتخاب و به‌درستی طراحی شود می‌تواند عمر بسیار خوبی داشته باشد.

در بعضی موارد حتی می‌توان با اصلاح طراحی یا استفاده از ماده بهتر، قطعه‌ای بادوام‌تر از نمونه اولیه ساخت.

اما چاپ ضعیف با PLA نامناسب، جهت لایه اشتباه و Infill کم می‌تواند عمر قطعه را بسیار کوتاه کند.

مهم‌ترین اشتباهات در ساخت قطعات یدکی با پرینتر سه‌بعدی

استفاده از PLA برای همه چیز

چاپ آسان به معنی مناسب بودن برای تمام کاربردها نیست.

بی‌توجهی به جهت لایه‌ها

ممکن است قطعه دقیقاً در محل اتصال لایه‌ها بشکند.

کپی دقیق قطعه ضعیف اصلی

اگر طراحی اصلی نقطه ضعف دارد بهتر است هنگام مدل‌سازی اصلاح شود.

عدم اندازه‌گیری دقیق

خطای نیم میلی‌متری در بعضی مکانیزم‌ها کافی است تا قطعه کار نکند.

استفاده از قطعه چاپی در بخش ایمنی

یکی از خطرناک‌ترین اشتباهات است.

توجه نکردن به حرارت

قطعه‌ای که روی میز محکم است ممکن است داخل دستگاه نرم شود.

آینده پرینت سه‌بعدی قطعات یدکی لوازم خانگی

یکی از کاربردهای رو به رشد چاپ سه‌بعدی، تولید قطعات یدکی به صورت On-Demand است.

به جای نگهداری هزاران قطعه فیزیکی در انبار، تولیدکننده می‌تواند فایل دیجیتال را نگه دارد و قطعه فقط زمانی که سفارش داده شد تولید شود.

این روش به‌خصوص برای دستگاه‌های قدیمی و قطعات کم‌مصرف جذاب است.

در آینده احتمالاً ترکیب اسکن سه‌بعدی، بانک فایل قطعات و تولید محلی باعث می‌شود تعمیر لوازم قدیمی ساده‌تر شود.

سوالات متداول درباره پرینت سه‌بعدی قطعات یدکی لوازم خانگی

آیا می‌توان قطعات یدکی لوازم خانگی را با پرینتر سه‌بعدی ساخت؟

بله. بسیاری از قطعات پلاستیکی مانند ولوم، دستگیره، گیره، براکت و قاب را می‌توان چاپ کرد، به شرط اینکه شرایط حرارتی و مکانیکی مناسب باشند.

بهترین فیلامنت برای قطعات یدکی چیست؟

یک پاسخ ثابت وجود ندارد. PETG برای بسیاری از قطعات عمومی، ABS و ASA برای گرمای بیشتر و Nylon برای قطعات مکانیکی تحت سایش انتخاب‌های رایجی هستند.

آیا PLA برای قطعات لوازم خانگی مناسب است؟

برای قطعات تزئینی و کم‌حرارت مناسب است، اما برای محیط گرم یا بار مکانیکی بالا انتخاب ایده‌آلی نیست.

آیا PETG برای قطعات یخچال مناسب است؟

در بسیاری از گیره‌ها، هولدرها و قطعات داخل یخچال گزینه مناسبی است؛ زیرا مقاومت رطوبتی و مکانیکی خوبی دارد.

آیا می‌توان دستگیره یخچال را چاپ کرد؟

بله، در بسیاری از مدل‌ها امکان‌پذیر است. طراحی باید برای نیروی کششی و جهت لایه‌ها بهینه شود.

آیا می‌توان ولوم اجاق گاز را پرینت کرد؟

از نظر هندسی بله، اما باید دمای محل بررسی شود. PLA ممکن است نزدیک اجاق تغییر شکل دهد و متریال مقاوم‌تری نیاز باشد.

آیا قطعات ماشین ظرفشویی قابل چاپ هستند؟

برخی گیره‌ها و قطعات ساده بله، اما دمای بالا و مواد شوینده باید در انتخاب متریال لحاظ شوند.

آیا می‌توان چرخ‌دنده را پرینت کرد؟

چرخ‌دنده‌های کم‌بار تا متوسط را می‌توان با متریالی مانند Nylon چاپ کرد؛ قطعات پرفشار نیازمند بررسی دقیق هستند.

چرا Nylon برای چرخ‌دنده مناسب است؟

انعطاف، مقاومت سایشی و خستگی مناسب باعث شده برای بسیاری از قطعات مکانیکی گزینه خوبی باشد.

آیا می‌توان قطعات جاروبرقی را پرینت کرد؟

بله. گیره، هولدر، درپوش، چرخ و بسیاری از قطعات پلاستیکی جاروبرقی گزینه‌های مناسبی هستند.

آیا قطعات مایکروویو قابل پرینت هستند؟

قطعات تزئینی بیرونی ممکن است قابل چاپ باشند، اما قطعات مرتبط با ولتاژ بالا، قفل ایمنی و محفظه داخلی نباید بدون ارزیابی تخصصی جایگزین شوند.

آیا پرینت سه‌بعدی در تماس با غذا ایمن است؟

فقط با انتخاب متریال، تجهیزات و فرآیند مناسب. Food-Safe بودن فیلامنت به تنهایی کافی نیست.

آیا می‌توان قطعات برقی را چاپ کرد؟

قاب‌های کم‌خطر ممکن است قابل چاپ باشند، اما قطعات نزدیک برق شهری باید دارای الزامات عایق و اشتعال‌پذیری مناسب باشند.

چرا PETG معمولی برای قاب برق همیشه مناسب نیست؟

چون خواص اشتعال و عایق باید برای همان فرآیند چاپ تأیید شوند. فیلامنت‌های تخصصی V0 برای چنین کاربردهایی وجود دارند.

آیا قطعه پرینت‌شده از قطعه اصلی ضعیف‌تر است؟

نه همیشه. با طراحی و متریال مناسب ممکن است عملکرد بسیار خوبی داشته باشد، اما ساختار لایه‌ای چاپ FDM باید در طراحی لحاظ شود.

آیا قطعه شکسته برای طراحی لازم است؟

وجود نمونه بسیار کمک می‌کند، اما اگر قطعه وجود نداشته باشد می‌توان از محل نصب یا قطعه مشابه برای طراحی استفاده کرد.

آیا اسکن سه‌بعدی کافی است؟

برای فرم پیچیده مفید است، اما برای سوراخ‌ها و اتصالات دقیق معمولاً اندازه‌گیری CAD نیز لازم است.

چقدر طول می‌کشد یک قطعه یدکی چاپ شود؟

به ابعاد، پیچیدگی و تنظیمات بستگی دارد. بعضی قطعات کوچک در کمتر از یک ساعت و قطعات بزرگ‌تر در چندین ساعت چاپ می‌شوند.

پرینت سه‌بعدی قطعات یدکی ارزان‌تر است؟

برای قطعات نایاب و تولید تک معمولاً می‌تواند اقتصادی باشد. اگر قطعه اصلی ارزان و موجود است، خرید قطعه آماده منطقی‌تر است.

چه قطعاتی را نباید چاپ کنیم؟

قطعات مرتبط با گاز، ولتاژ بالا، فشار بالا، پروانه‌های پرسرعت، قفل ایمنی و قطعات نزدیک شعله بدون بررسی مهندسی بهتر است با نمونه چاپی جایگزین نشوند.

بهترین روش افزایش استحکام قطعه چاپی چیست؟

انتخاب متریال مناسب، جهت چاپ صحیح، دیواره کافی و اصلاح هندسه معمولاً مهم‌تر از افزایش صرف Infill هستند.

آیا می‌توان پیچ داخل قطعه چاپی بست؟

بله. برای استفاده تکراری، Heat-Set Insert یا مهره فلزی می‌تواند اتصال بادوام‌تری ایجاد کند.

آیا می‌توان قطعه اصلی را بهبود داد؟

بله. تقویت نقاط شکست، افزایش ضخامت یا اصلاح گوشه‌ها از مزیت‌های طراحی دیجیتال است.

جمع‌بندی؛ کدام قطعات یدکی لوازم خانگی برای پرینت سه‌بعدی مناسب هستند؟

پرینت سه‌بعدی قطعات یدکی لوازم خانگی یکی از کاربردی‌ترین روش‌ها برای تعمیر دستگاه‌هایی است که قطعات پلاستیکی آن‌ها شکسته، کمیاب یا از رده تولید خارج شده‌اند. گیره، ولوم، دستگیره، پایه، قاب، درپوش و براکت‌ها معمولاً بهترین گزینه‌ها برای شروع هستند.

اما موفقیت یک قطعه فقط به کیفیت پرینتر وابسته نیست. انتخاب متریال اهمیت بسیار زیادی دارد. PLA برای قطعات ساده و خنک مناسب است، PETG برای بسیاری از کاربردهای عمومی عملکرد بهتری دارد، ABS و ASA در محیط‌های گرم‌تر مفید هستند و Nylon برای قطعات مکانیکی تحت سایش و خستگی گزینه مناسبی محسوب می‌شود.

در مقابل، قطعات مرتبط با ایمنی باید از این دسته جدا شوند. قطعات شیر گاز، سیستم فشار، ولتاژ بالا، قفل ایمنی، پروانه‌های پرسرعت یا بخش‌های نزدیک شعله نباید صرفاً به دلیل امکان چاپ شدن با نمونه سه‌بعدی جایگزین شوند. در این موارد استاندارد و ایمنی مهم‌تر از هزینه تعمیر هستند.

اگر قطعه‌ای نایاب شده ولی نمونه شکسته آن را دارید، در بسیاری از موارد می‌توان با اندازه‌گیری، مدل‌سازی CAD و یک یا دو نمونه آزمایشی، جایگزین مناسبی تولید کرد. حتی امکان اصلاح طراحی و تقویت محل شکست نیز وجود دارد.

در نهایت بهترین پاسخ به سؤال «آیا این قطعه را می‌توان با پرینتر سه‌بعدی ساخت؟» این است: اگر قطعه نقش ایمنی بحرانی ندارد، شرایط دمایی و مکانیکی آن با متریال چاپ سازگار است و هندسه آن قابل بازسازی است، احتمالاً پرینت سه‌بعدی می‌تواند راهکار بسیار مناسبی باشد.
