ساخت نمونه اولیه محصول قبل از تولید انبوه با پرینتر سه‌بعدی

تبدیل یک ایده به محصولی که بتوان آن را وارد بازار کرد، معمولاً بسیار پیچیده‌تر از چیزی است که در اولین طراحی سه‌بعدی دیده می‌شود. ممکن است محصول در نرم‌افزار CAD کاملاً مناسب به نظر برسد، اما زمانی که اولین نمونه فیزیکی ساخته می‌شود مشکلاتی مانند ابعاد نامناسب، ارگونومی ضعیف، تداخل قطعات، ضخامت ناکافی دیواره‌ها، مونتاژ دشوار یا حتی ظاهر نامتناسب آشکار شوند. به همین دلیل ساخت نمونه اولیه محصول با پرینتر سه‌بعدی قبل از تولید انبوه به یکی از مهم‌ترین مراحل توسعه محصولات جدید تبدیل شده است.

پرینت سه‌بعدی به طراح، مخترع، استارتاپ یا کارخانه اجازه می‌دهد پیش از پرداخت هزینه‌های سنگین ساخت قالب، ماشین‌کاری انبوه یا راه‌اندازی خط تولید، نمونه‌ای واقعی از محصول را در دست بگیرد و آن را آزمایش کند. در بسیاری از پروژه‌ها می‌توان طی چند مرحله نمونه‌سازی، طراحی را اصلاح کرد و ایرادهایی را پیدا کرد که در مدل دیجیتال به‌راحتی دیده نمی‌شوند.

این فرآیند در صنعت با عنوان Rapid Prototyping یا نمونه‌سازی سریع شناخته می‌شود. هدف آن فقط ساخت یک ماکت زیبا نیست؛ بلکه می‌تواند از بررسی فرم ظاهری و ابعاد اولیه تا تست عملکرد مکانیکی، مونتاژ، ارگونومی، تجربه کاربر و حتی آماده‌سازی محصول برای قالب‌گیری تزریقی ادامه پیدا کند.

در این راهنما بررسی می‌کنیم نمونه اولیه چیست، چه زمانی باید از پرینت سه‌بعدی استفاده کرد، FDM، SLA و SLS چه تفاوتی دارند، چه متریالی برای هر مرحله مناسب است و چگونه می‌توان از یک مدل اولیه به طراحی آماده تولید انبوه رسید.

نمونه اولیه محصول چیست؟

نمونه اولیه یا Prototype نسخه‌ای آزمایشی از محصول است که قبل از تولید نهایی ساخته می‌شود تا بتوان ویژگی‌های مختلف طراحی را بررسی کرد.

این نمونه الزاماً تمام مشخصات محصول نهایی را ندارد. برای مثال ممکن است در اولین مرحله تنها شکل و اندازه محصول بررسی شود و قطعه حتی عملکرد واقعی نداشته باشد.

در مرحله بعد می‌توان نمونه‌ای ساخت که مکانیزم محصول را آزمایش کند و در مراحل پیشرفته‌تر نمونه‌ای نزدیک به محصول نهایی از نظر فرم، عملکرد و مونتاژ تولید شود.

به همین دلیل در یک پروژه حرفه‌ای معمولاً فقط «یک نمونه اولیه» وجود ندارد. ممکن است چندین نسخه ساخته شود و هر نسخه برای پاسخ دادن به یک سؤال مشخص طراحی شود.

چرا قبل از تولید انبوه باید نمونه اولیه بسازیم؟

بزرگ‌ترین دلیل، کاهش ریسک است. اصلاح یک فایل سه‌بعدی هزینه بسیار کمتری نسبت به اصلاح قالب تولید دارد.

فرض کنید برای یک بدنه پلاستیکی قالب تزریق ساخته شده و پس از تولید اولین سری مشخص شود محل یک پیچ چند میلی‌متر اشتباه طراحی شده است. اصلاح قالب ممکن است بسیار پرهزینه یا حتی در بعضی موارد نیازمند ساخت مجدد بخشی از قالب باشد.

اگر همین مشکل در یک نمونه پرینت سه‌بعدی شناسایی شود، طراح فایل CAD را اصلاح کرده و نسخه جدید چاپ می‌شود.

نمونه‌سازی قبل از تولید انبوه می‌تواند به شناسایی موارد زیر کمک کند:

• اشتباهات ابعادی
• مشکلات مونتاژ
• ارگونومی ضعیف
• تداخل قطعات
• ضعف مکانیکی
• اشکالات ظاهری
• دسترسی نامناسب به کلیدها یا اتصالات
• ضخامت نامناسب دیواره‌ها
• مشکلات مربوط به تعمیر و مونتاژ
• ایرادات طراحی برای قالب‌گیری

پرینت سه‌بعدی چگونه ریسک تولید انبوه را کاهش می‌دهد؟

در روش‌های سنتی، ساخت یک نمونه دقیق ممکن بود به ماشین‌کاری، قالب‌سازی یا ساخت دستی نیاز داشته باشد. این فرآیندها گاهی زمان و هزینه قابل توجهی ایجاد می‌کردند.

در پرینت سه‌بعدی فایل CAD مستقیماً به قطعه فیزیکی تبدیل می‌شود. بنابراین پس از اصلاح مدل، می‌توان نسخه بعدی را بدون ساخت قالب جدید تولید کرد.

این قابلیت باعث می‌شود چرخه توسعه محصول به شکل زیر تکرار شود:

طراحی → چاپ → تست → شناسایی مشکل → اصلاح طراحی → چاپ مجدد

هر بار که این چرخه اجرا می‌شود، طراحی به محصول نهایی نزدیک‌تر می‌شود.

مراحل تبدیل ایده به محصول با استفاده از پرینت سه‌بعدی

برای یک پروژه حرفه‌ای بهتر است نمونه‌سازی مرحله‌بندی شود. انجام همه تست‌ها روی اولین نمونه معمولاً هزینه و زمان را افزایش می‌دهد.

مرحله اول؛ تعریف مسئله و نیاز محصول

پیش از شروع مدل‌سازی باید مشخص شود محصول قرار است چه مشکلی را حل کند.

سؤالات مهم عبارت‌اند از:

• کاربر محصول چه کسی است؟
• محصول چه کاری انجام می‌دهد؟
• ابعاد تقریبی چقدر است؟
• چه نیروهایی به محصول وارد می‌شوند؟
• محصول در چه محیطی استفاده می‌شود؟
• قیمت هدف چقدر است؟
• تیراژ نهایی چقدر خواهد بود؟

پاسخ به این سوال‌ها روی طراحی و حتی روش تولید نهایی اثر دارد.

مرحله دوم؛ طراحی مفهومی

در این مرحله شکل کلی محصول مشخص می‌شود. طراحی ممکن است ابتدا با Sketch دستی یا نرم‌افزار انجام شود.

هدف هنوز رسیدن به جزئیات نهایی نیست؛ بلکه باید چند ایده مختلف مقایسه شوند.

مرحله سوم؛ مدل‌سازی CAD

پس از انتخاب کانسپت مناسب، مدل سه‌بعدی دقیق در نرم‌افزارهایی مانند SolidWorks، Fusion 360، Inventor، CATIA یا سایر نرم‌افزارهای CAD ساخته می‌شود.

در این مرحله باید مواردی مانند:

• ابعاد
• ضخامت دیواره
• محل پیچ‌ها
• اتصالات
• خارها
• قطعات مونتاژی

تا حد مناسبی تعریف شوند.

نمونه مفهومی یا Concept Prototype

اولین نمونه معمولاً لازم نیست گران، بسیار دقیق یا دارای متریال نهایی باشد.

هدف یک Concept Prototype پاسخ دادن به پرسش‌هایی مانند این است:

• آیا اندازه کلی مناسب است؟
• فرم محصول خوب به نظر می‌رسد؟
• آیا محصول در دست راحت است؟
• آیا محل کلیدها مناسب است؟
• آیا ابعاد کلی با فضای نصب هماهنگ است؟

در این مرحله FDM با PLA می‌تواند انتخاب مناسبی باشد؛ زیرا سرعت و هزینه نسبتاً خوبی دارد.

چرا نمونه اولیه نباید از ابتدا خیلی گران باشد؟

یکی از اشتباهات رایج در توسعه محصول این است که تیم طراحی برای اولین نمونه هزینه زیادی صرف پرداخت سطح، رنگ و جزئیات ظاهری می‌کند.

اگر پس از اولین تست قرار باشد ابعاد محصول تغییر کند، بخش زیادی از این هزینه هدر می‌رود.

هر Prototype باید متناسب با سؤال همان مرحله ساخته شود.

اگر سؤال این است که «آیا محصول در دست راحت است؟» نیازی به رنگ نهایی ندارید.

اگر سؤال «آیا محصول در جعبه نهایی جا می‌شود؟» است، حتی یک نمونه ساده می‌تواند کافی باشد.

نمونه ظاهری یا Looks-Like Prototype

پس از تأیید فرم اولیه می‌توان نمونه‌ای ساخت که ظاهر آن به محصول نهایی نزدیک‌تر باشد.

این نمونه برای مواردی مانند:

• جلسه با سرمایه‌گذار
• عکاسی محصول
• تحقیقات بازار
• ارائه به مشتری
• نمایشگاه
• بررسی رنگ و فرم

مناسب است.

SLA یکی از روش‌های محبوب برای این مرحله است؛ زیرا می‌تواند سطح صاف‌تر و جزئیات دقیق‌تری نسبت به بسیاری از پرینت‌های FDM ایجاد کند.

نمونه عملکردی یا Functional Prototype

نمونه عملکردی برای بررسی ظاهر ساخته نمی‌شود؛ هدف اصلی این است که مشخص شود محصول واقعاً کار می‌کند یا خیر.

ممکن است در این مرحله ظاهر قطعه اهمیت چندانی نداشته باشد.

برای مثال اگر محصول دارای یک مکانیزم قفل است، باید بررسی شود:

• قفل درست بسته می‌شود؟
• بعد از چند بار استفاده خراب نمی‌شود؟
• نیروی مورد نیاز مناسب است؟
• تلرانس قطعات صحیح است؟

نمونه Works-Like و Looks-Like چه تفاوتی دارند؟

نوع نمونه	هدف اصلی
Looks-Like	ظاهر، فرم، رنگ و تجربه بصری
Works-Like	عملکرد مکانیکی یا فنی
Engineering Prototype	ترکیب عملکرد و مشخصات نزدیک به محصول نهایی

در بسیاری از پروژه‌ها ساخت دو نمونه جداگانه برای ظاهر و عملکرد اقتصادی‌تر از ساخت یک نمونه بسیار پیچیده است.

بررسی Form، Fit و Function

سه اصطلاح مهم در نمونه‌سازی صنعتی Form، Fit و Function هستند.

Form

فرم یعنی شکل، اندازه، ظاهر و ارگونومی محصول.

Fit

Fit بررسی می‌کند قطعات چگونه کنار یکدیگر قرار می‌گیرند.

برای مثال:

• آیا درپوش بسته می‌شود؟
• آیا PCB داخل قاب قرار می‌گیرد؟
• آیا پیچ‌ها با سوراخ‌ها هم‌راستا هستند؟

Function

Function بررسی عملکرد واقعی محصول است.

نمونه‌سازی سه‌بعدی دقیقاً برای بررسی همین موارد قبل از تولید انبوه بسیار ارزشمند است.

تست مونتاژ با نمونه پرینت سه‌بعدی

یکی از مهم‌ترین کاربردهای Prototype تست مونتاژ است.

ممکن است در نرم‌افزار قطعات کاملاً هم‌راستا باشند، اما در دنیای واقعی تلرانس تولید باعث شود نصب آن‌ها دشوار شود.

با ساخت نمونه می‌توان مواردی مانند:

• Press Fit
• Snap Fit
• پیچ
• خار
• لولا
• محل Bearing

را آزمایش کرد.

تلرانس در نمونه‌سازی چرا مهم است؟

اگر دو قطعه در CAD دقیقاً هم‌اندازه باشند، الزاماً در دنیای واقعی داخل یکدیگر قرار نمی‌گیرند.

برای مونتاژ معمولاً باید Clearance در نظر گرفته شود.

مقدار Clearance به:

• فرآیند ساخت
• دقت دستگاه
• متریال
• نوع اتصال

وابسته است.

یکی از بهترین کاربردهای نمونه‌سازی این است که می‌توان این تلرانس‌ها را قبل از ساخت قالب واقعی آزمایش کرد.

بررسی ارگونومی محصول

ارگونومی یکی از چیزهایی است که روی مانیتور بسیار سخت ارزیابی می‌شود.

فرض کنید در حال طراحی دسته یک ابزار هستید. مدل سه‌بعدی ممکن است زیبا باشد اما پس از گرفتن آن در دست مشخص شود:

• بیش از حد ضخیم است.
• گوشه آن به دست فشار وارد می‌کند.
• کلید در محل مناسبی نیست.
• برای دست‌های کوچک مناسب نیست.

ساخت چند نسخه ارزان می‌تواند این مسائل را خیلی سریع مشخص کند.

تست محصول با کاربران واقعی

نمونه فیزیکی این امکان را می‌دهد که محصول قبل از تولید انبوه در اختیار تعداد محدودی کاربر قرار گیرد.

می‌توان بررسی کرد:

• آیا نحوه استفاده برای کاربر قابل فهم است؟
• کدام قسمت گیج‌کننده است؟
• کاربر چگونه محصول را در دست می‌گیرد؟
• آیا کلیدها در محل صحیح قرار دارند؟

این بازخورد می‌تواند قبل از هزینه‌کرد سنگین برای تولید بسیار ارزشمند باشد.

انتخاب روش پرینت سه‌بعدی برای نمونه اولیه

هیچ تکنولوژی واحدی برای تمام نمونه‌ها بهترین نیست.

تکنولوژی	مزیت اصلی	کاربرد مناسب
FDM	اقتصادی و سریع	نمونه مفهومی و قطعات مکانیکی
SLA	سطح صاف و جزئیات بالا	نمونه ظاهری و دقیق
SLS	خواص مکانیکی خوب و بدون Support سنتی	نمونه‌های عملکردی پیچیده
MJF	قطعات مهندسی و سری محدود	Functional Prototype و Bridge Production

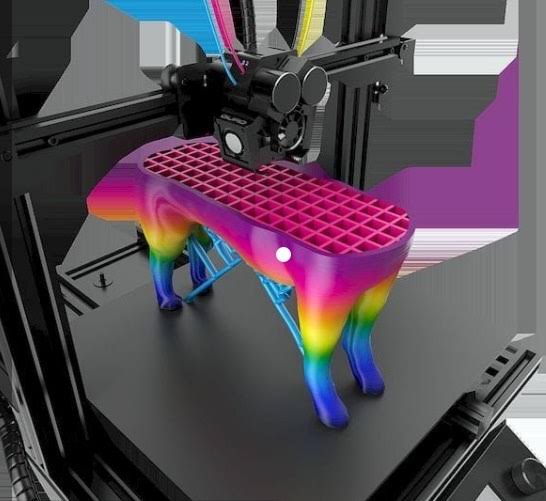

FDM برای نمونه‌سازی محصول

FDM یکی از رایج‌ترین و اقتصادی‌ترین روش‌های پرینت سه‌بعدی است.

فیلامنت ذوب شده و لایه به لایه روی صفحه قرار می‌گیرد.

مزایا:

• هزینه نسبتاً پایین
• تنوع متریال
• سرعت مناسب
• دستگاه‌های فراوان
• مناسب برای قطعات بزرگ‌تر

FDM برای Prototypeهای اولیه، تست فرم و بسیاری از تست‌های مونتاژ گزینه بسیار خوبی است.

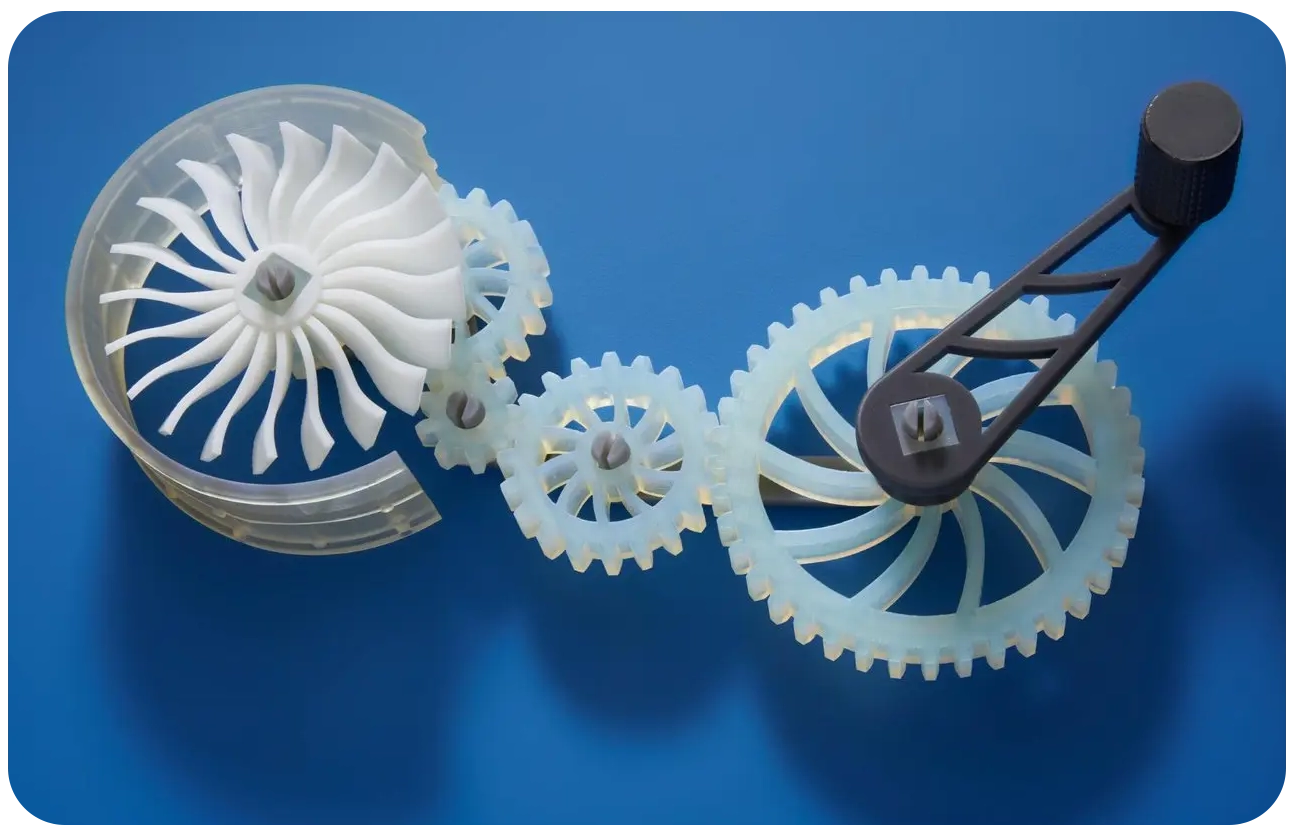

SLA برای نمونه اولیه

در SLA از رزین مایع و نور برای ساخت قطعه استفاده می‌شود.

دقت و کیفیت سطح معمولاً بالاست و برای محصولاتی که ظاهر اهمیت زیادی دارد کاربرد مناسبی دارد.

از SLA می‌توان برای:

• مدل‌های ظاهری
• قطعات کوچک دقیق
• قاب‌های الکترونیکی
• قطعات شفاف با رزین مناسب

استفاده کرد.

SLS برای نمونه عملکردی

SLS با استفاده از پودر پلیمر، قطعاتی با هندسه پیچیده و خواص مکانیکی مناسب تولید می‌کند.

یکی از مزیت‌های آن این است که قطعه در بستر پودر قرار می‌گیرد و برای بسیاری از هندسه‌ها Support جداگانه نیاز ندارد.

این ویژگی برای مکانیزم‌های پیچیده و قطعاتی که باید تست واقعی شوند بسیار مفید است.

چه متریالی برای نمونه اولیه مناسب است؟

انتخاب متریال باید براساس هدف نمونه انجام شود.

PLA

برای نمونه مفهومی سریع و ارزان مناسب است.

PETG

برای Prototypeهای کاربردی با نیاز به مقاومت بیشتر گزینه مناسبی است.

ABS و ASA

برای قطعاتی که باید رفتار نزدیک‌تری به پلاستیک‌های مهندسی داشته باشند قابل بررسی هستند.

Nylon

برای قطعات مکانیکی و Snap Fit می‌تواند عملکرد مناسبی ارائه دهد.

رزین مهندسی

برای نمونه‌هایی با نیاز به سختی، مقاومت حرارتی یا انعطاف خاص استفاده می‌شود.

آیا متریال Prototype باید با محصول نهایی یکسان باشد؟

نه همیشه.

اگر هدف فقط بررسی فرم باشد، استفاده از متریال نهایی هزینه اضافی ایجاد می‌کند.

اما هرچه پروژه به مرحله تست عملکرد نزدیک می‌شود، بهتر است خواص متریال نمونه نیز تا حد امکان به محصول نهایی نزدیک شود.

برای مثال اگر محصول نهایی باید انعطاف داشته باشد، آزمایش عملکرد با PLA سخت نمی‌تواند تمام رفتار محصول را نشان دهد.

تفاوت نمونه چاپی با قطعه تزریق پلاستیک

این یکی از مهم‌ترین نکاتی است که باید در توسعه محصول در نظر گرفته شود.

قطعه FDM دارای ساختار لایه‌ای است، در حالی که قطعه Injection Molded ساختار متفاوتی دارد.

بنابراین خواص مکانیکی دقیق آن‌ها یکسان نیست.

نمونه پرینت سه‌بعدی برای بررسی طراحی بسیار مفید است اما در بعضی تست‌های نهایی باید تفاوت فرآیند تولید لحاظ شود.

طراحی برای تولید یا DFM چیست؟

DFM مخفف Design For Manufacturing است؛ یعنی طراحی محصول به گونه‌ای که بتوان آن را با فرآیند تولید نهایی به‌صورت اقتصادی و پایدار ساخت.

یکی از اشتباهات رایج این است که محصول برای پرینت سه‌بعدی عالی طراحی می‌شود، اما هنگام انتقال به Injection Molding مشخص می‌شود طراحی مناسب قالب نیست.

اگر تولید نهایی تزریق پلاستیک است چه مواردی را باید بررسی کنیم؟

• ضخامت یکنواخت دیواره‌ها
• Draft Angle
• Undercut
• خط جدایش قالب
• محل Gate
• Ribها
• Bossهای پیچ
• Sink Mark
• Warping
• خروج قطعه از قالب

حتی اگر Prototype با پرینتر ساخته می‌شود، بهتر است از مراحل میانی طراحی برای فرآیند نهایی نیز در نظر گرفته شود.

Draft Angle چیست؟

در قالب‌گیری تزریقی، دیواره‌هایی که در جهت باز شدن قالب قرار دارند معمولاً باید کمی زاویه داشته باشند تا قطعه راحت‌تر از قالب خارج شود.

پرینتر سه‌بعدی ممکن است بدون هیچ Draft قطعه را تولید کند و همین موضوع می‌تواند طراح تازه‌کار را گمراه کند.

اگر قرار است تولید نهایی تزریق پلاستیک باشد، Draft باید قبل از فریز شدن طراحی بررسی شود.

ضخامت دیواره در طراحی محصول

پرینتر سه‌بعدی می‌تواند هندسه‌هایی را تولید کند که برای Injection Molding مناسب نیستند.

تغییر شدید ضخامت دیواره می‌تواند باعث مشکلاتی مانند Sink Mark و Warpage در تزریق پلاستیک شود.

بنابراین بعد از تأیید عملکرد نمونه، طراحی باید برای تولید نهایی بهینه شود.

نمونه اولیه برای محصولات الکترونیکی

یکی از کاربردهای بسیار رایج پرینت سه‌بعدی ساخت Enclosure یا قاب تجهیزات الکترونیکی است.

با چاپ نمونه می‌توان بررسی کرد:

• PCB داخل قاب جا می‌شود؟
• کانکتورها قابل دسترسی هستند؟
• کلیدها به درستی کار می‌کنند؟
• محل LEDها مناسب است؟
• کابل‌ها فضای کافی دارند؟
• پیچ‌ها به PCB برخورد نمی‌کنند؟

تست PCB قبل از ساخت قالب

اگر محصول شامل برد الکترونیکی است، توصیه می‌شود قبل از ساخت قالب نهایی، PCB واقعی در نمونه چاپی مونتاژ شود.

گاهی اختلاف چند میلی‌متری محل یک کانکتور می‌تواند باعث نیاز به اصلاح قالب شود.

نمونه سه‌بعدی این مشکل را با هزینه بسیار کمتر آشکار می‌کند.

استفاده از Heat-Set Insert در Prototype

اگر محصول نهایی قرار است چند بار باز و بسته شود، می‌توان در نمونه چاپی از اینسرت فلزی استفاده کرد.

این کار اجازه می‌دهد تجربه مونتاژ نزدیک‌تری به محصول واقعی ایجاد شود.

نمونه اولیه برای تست بسته‌بندی

یکی از کاربردهایی که کمتر به آن توجه می‌شود، طراحی بسته‌بندی است.

با داشتن نمونه واقعی می‌توان بررسی کرد:

• ابعاد جعبه
• محل Foam
• نحوه قرارگیری لوازم جانبی
• وزن تقریبی
• تجربه Unboxing

را قبل از سفارش هزاران جعبه بررسی کرد.

استفاده از Prototype برای عکاسی و بازاریابی

گاهی تولید محصول هنوز آغاز نشده اما تیم فروش به تصاویر محصول نیاز دارد.

یک نمونه ظاهری باکیفیت می‌تواند برای:

• کاتالوگ
• سایت
• جلسات فروش
• نمایشگاه

استفاده شود.

البته باید مشخص باشد محصول هنوز Prototype است و نباید مشخصات تأییدنشده به مشتری وعده داده شود.

ساخت نمونه برای جذب سرمایه‌گذار

نمایش فایل CAD روی لپ‌تاپ با ارائه یک محصول واقعی در دست تفاوت زیادی دارد.

یک Prototype می‌تواند به سرمایه‌گذار کمک کند ابعاد، نحوه عملکرد و تجربه محصول را بهتر درک کند.

برای بسیاری از استارتاپ‌های سخت‌افزاری، نمونه فیزیکی یکی از مهم‌ترین ابزارهای ارائه است.

چند بار باید Prototype را اصلاح کنیم؟

عدد ثابتی وجود ندارد.

بعضی محصولات ساده ممکن است پس از دو یا سه Iteration آماده شوند و محصولات پیچیده ده‌ها نسخه آزمایشی داشته باشند.

هدف این نیست که تعداد Iteration کم باشد؛ هدف این است که هر نسخه سؤال مشخصی را پاسخ دهد.

Version Control در طراحی محصول

هنگام ساخت چند نمونه باید فایل‌ها به شکل منظم شماره‌گذاری شوند.

برای مثال:

• Prototype V1
• Prototype V2
• Prototype V2.1
• Engineering Sample V3

همچنین بهتر است ثبت شود در هر نسخه چه تغییراتی انجام شده است.

این کار از بازگشت اشتباه به طراحی قدیمی جلوگیری می‌کند.

تست استحکام نمونه اولیه

اگر محصول تحت بار است، نمونه عملکردی باید آزمایش شود.

نوع تست ممکن است شامل:

• بارگذاری
• Drop Test
• خمش
• فشار
• باز و بسته شدن تکراری
• چرخه حرارتی

باشد.

شدت تست باید متناسب با کاربرد واقعی محصول تعیین شود.

چرا تست شکست مفید است؟

گاهی بهترین راه برای فهمیدن محدودیت طراحی این است که نمونه تا نقطه شکست آزمایش شود.

محل شکست اطلاعات ارزشمندی می‌دهد:

• آیا گوشه‌ای تمرکز تنش دارد؟
• دیواره بیش از حد نازک است؟
• اتصال پیچ ضعیف است؟
• ریشه Rib نیاز به Fillet دارد؟

اصلاح این مسائل قبل از تولید انبوه بسیار کم‌هزینه‌تر است.

Prototype جایگزین تحلیل مهندسی نیست

نمونه‌سازی ابزار بسیار مهمی است، اما نباید جای محاسبات و تحلیل مهندسی را بگیرد.

برای قطعات مهم ممکن است به:

• FEA
• تحلیل حرارتی
• آزمایش مواد
• استانداردهای محصول

نیاز باشد.

بهترین فرآیند ترکیبی از شبیه‌سازی دیجیتال و تست فیزیکی است.

تست رنگ، متریال و پرداخت سطح یا CMF

CMF مخفف Color، Material و Finish است.

ظاهر محصول به اندازه هندسه آن می‌تواند روی موفقیت تجاری اثر داشته باشد.

در مراحل پیشرفته می‌توان چند نمونه با:

• رنگ متفاوت
• بافت متفاوت
• سطح مات یا براق
• پوشش Soft Touch

آماده کرد و بازخورد کاربران را بررسی کرد.

چه زمانی طراحی را برای تولید انبوه فریز کنیم؟

Design Freeze باید زمانی انجام شود که تغییرات اصلی محصول تکمیل شده باشند.

قبل از این مرحله باید موارد زیر تا حد مناسبی تأیید شده باشند:

• ابعاد کلی
• ارگونومی
• عملکرد
• مونتاژ
• متریال
• روش تولید
• تلرانس‌ها
• الزامات ایمنی

ساخت قالب قبل از Design Freeze می‌تواند ریسک تغییرات پرهزینه را افزایش دهد.

نمونه مهندسی یا Engineering Prototype چیست؟

این نمونه نسبت به Concept Model بسیار به محصول نهایی نزدیک‌تر است.

در Engineering Prototype معمولاً:

• تمام قطعات اصلی وجود دارند.
• مکانیزم واقعی کار می‌کند.
• الکترونیک واقعی نصب شده است.
• ابعاد به نسخه نهایی نزدیک هستند.

هدف بررسی یکپارچه کل سیستم است.

EVT چیست؟

EVT یا Engineering Validation Test یکی از مراحل توسعه محصولات سخت‌افزاری است.

هدف این مرحله بررسی این موضوع است که طراحی مهندسی و معماری اصلی محصول واقعاً قابل اجرا است یا خیر.

ممکن است چند نمونه مهندسی برای تست عملکرد و رفع اشکالات ساخته شوند.

DVT چیست؟

DVT یا Design Validation Test مرحله‌ای است که در آن طراحی محصول به شکل بسیار نزدیک‌تری به نسخه نهایی بررسی می‌شود.

تمرکز می‌تواند روی:

• دوام
• ظاهر
• ایمنی
• استانداردها
• تست محیطی

باشد.

PVT چیست؟

PVT یا Production Validation Test به بررسی فرآیند واقعی تولید نزدیک می‌شود.

در این مرحله هدف فقط تأیید طراحی محصول نیست؛ باید مشخص شود کارخانه می‌تواند محصول را با کیفیت ثابت تولید کند.

Prototype تا تولید انبوه چه مسیری دارد؟

مرحله	هدف
Concept	بررسی ایده
Rapid Prototype	بررسی فرم و اندازه
Functional Prototype	تست عملکرد
Engineering Prototype	تست سیستم کامل
DFM	آماده‌سازی برای روش تولید
Pre-Production	تست فرآیند تولید
Mass Production	تولید انبوه

Rapid Tooling چیست؟

در بعضی پروژه‌ها فاصله‌ای بین Prototype و قالب صنعتی نهایی وجود دارد.

Rapid Tooling به روش‌هایی گفته می‌شود که قالب یا ابزار تولید با هزینه و زمان کمتر ساخته می‌شود تا تعداد محدودی قطعه با فرآیندی نزدیک‌تر به تولید واقعی تولید شوند.

برای مثال می‌توان قالب‌هایی برای:

• Vacuum Casting
• Silicone Molding
• Low-Volume Injection Molding

ساخت.

Vacuum Casting بعد از پرینت سه‌بعدی

اگر نیاز به چند ده نمونه با ظاهر مشابه محصول نهایی وجود داشته باشد، می‌توان یک Master Model با پرینتر سه‌بعدی تولید کرد و سپس قالب سیلیکونی ساخت.

این روش برای:

• نمونه بازاریابی
• سری آزمایشی
• تست مشتری

مناسب است.

Bridge Production چیست؟

گاهی سفارش محصول شروع شده اما قالب اصلی هنوز آماده نیست.

در این فاصله می‌توان تعداد محدودی قطعه با چاپ سه‌بعدی یا روش‌های تولید کم‌تیراژ تولید کرد.

به این مرحله Bridge Production گفته می‌شود.

البته هزینه هر قطعه معمولاً بیشتر از تولید انبوه است، اما می‌تواند زمان ورود محصول به بازار را کاهش دهد.

چه زمانی چاپ سه‌بعدی خودِ روش تولید نهایی می‌شود؟

اگر تیراژ کم باشد یا محصول بسیار سفارشی و پیچیده باشد، ممکن است اصلاً نیازی به قالب‌گیری تزریقی وجود نداشته باشد.

در مواردی مانند:

• محصول سفارشی
• تیراژ پایین
• هندسه پیچیده
• Personalization
• قطعات یدکی On-Demand

پرینت سه‌بعدی می‌تواند روش تولید نهایی باشد.

چه زمانی قالب تزریق پلاستیک اقتصادی‌تر می‌شود؟

قالب تزریق هزینه اولیه بالایی دارد اما پس از آماده شدن، قیمت هر قطعه در تیراژ بالا به شکل محسوسی کاهش پیدا می‌کند.

بنابراین باید هزینه کل مقایسه شود:

هزینه قالب + هزینه هر قطعه × تیراژ

با:

هزینه چاپ سه‌بعدی هر قطعه × تیراژ

نقطه‌ای وجود دارد که بعد از آن تولید انبوه سنتی اقتصادی‌تر خواهد شد.

هزینه ساخت نمونه اولیه با پرینتر سه‌بعدی به چه عواملی بستگی دارد؟

عامل	اثر بر هزینه
ابعاد قطعه	قطعات بزرگ‌تر زمان و مواد بیشتری نیاز دارند.
تکنولوژی چاپ	FDM، SLA و SLS قیمت متفاوتی دارند.
متریال	مواد مهندسی گران‌تر از PLA معمولی هستند.
دقت	دقت و کیفیت سطح بالاتر زمان تولید را افزایش می‌دهد.
پرداخت	سمباده، رنگ و پوشش هزینه جداگانه دارند.
طراحی CAD	در صورت نبود فایل سه‌بعدی باید هزینه طراحی نیز محاسبه شود.
تعداد نسخه‌ها	هر Iteration هزینه جداگانه دارد.

چطور هزینه Prototype را کاهش دهیم؟

نمونه را متناسب با سؤال طراحی کنید

برای تست اندازه از رزین گران استفاده نکنید.

قطعه را Hollow کنید

اگر نمونه فقط ظاهری است، توپر بودن آن معمولاً لازم نیست.

محصول را به چند قطعه تقسیم کنید

گاهی تقسیم یک محصول بزرگ باعث کاهش Support و زمان چاپ می‌شود.

ابتدا نسخه کم‌کیفیت چاپ کنید

قبل از چاپ نمونه Presentation، یک نسخه اقتصادی برای کنترل ابعاد بسازید.

چرا Prototype ارزان می‌تواند میلیون‌ها تومان صرفه‌جویی ایجاد کند؟

هزینه اصلی اشتباه طراحی زمانی مشخص می‌شود که ابزار تولید ساخته شده باشد.

تغییر یک سوراخ در CAD چند دقیقه زمان می‌برد؛ همان تغییر در قالب فلزی ممکن است نیازمند ماشین‌کاری، جوشکاری یا اصلاح پیچیده قالب باشد.

هر مشکلی که قبل از Tooling پیدا شود، ریسک مالی پروژه را کاهش می‌دهد.

چه اطلاعاتی برای سفارش نمونه اولیه لازم است؟

برای دریافت برآورد دقیق‌تر بهتر است اطلاعات زیر آماده باشند:

• فایل سه‌بعدی STEP یا STL
• ابعاد محصول
• تعداد نمونه
• هدف نمونه
• نیاز به تست مکانیکی
• رنگ مورد نظر
• پرداخت سطح
• تلرانس‌های حساس
• روش تولید نهایی

STL یا STEP؛ کدام فایل بهتر است؟

STL برای چاپ سه‌بعدی بسیار رایج است، اما هندسه را به صورت Mesh ذخیره می‌کند.

STEP اطلاعات هندسی CAD را بهتر حفظ می‌کند و برای اصلاح مهندسی فایل گزینه مناسب‌تری است.

اگر قرار است شرکت نمونه‌سازی طراحی را نیز بررسی کند، ارائه STEP معمولاً مفیدتر است.

اگر فقط ایده داشته باشیم و فایل سه‌بعدی نداشته باشیم چه کنیم؟

فرآیند می‌تواند از طراحی صنعتی شروع شود.

اطلاعات اولیه ممکن است شامل:

• Sketch
• عکس
• ابعاد تقریبی
• نمونه مشابه
• توضیح عملکرد

باشد.

سپس طراح CAD مدل اولیه را ایجاد کرده و پس از تأیید، اولین Prototype چاپ می‌شود.

مهندسی معکوس برای نمونه اولیه

اگر محصول موجود است ولی فایل آن وجود ندارد، می‌توان از مهندسی معکوس استفاده کرد.

برای قطعات ساده کولیس و اندازه‌گیری کافی است؛ برای سطوح پیچیده می‌توان از اسکن سه‌بعدی استفاده کرد.

آیا اسکن سه‌بعدی مستقیماً آماده تولید است؟

نه همیشه.

خروجی اسکن معمولاً Mesh است و ممکن است:

• Noise داشته باشد.
• سوراخ داشته باشد.
• ابعاد مهندسی دقیق نیاز داشته باشد.

برای محصول صنعتی معمولاً مدل CAD تمیز بر اساس اسکن بازسازی می‌شود.

اشتباهات رایج در نمونه‌سازی با پرینتر سه‌بعدی

ساخت قالب قبل از تست نمونه

یکی از پرریسک‌ترین تصمیم‌هاست.

انتظار عملکرد محصول تزریقی از FDM

خواص فرآیندها یکسان نیستند.

صرف هزینه زیاد برای اولین نمونه

نسخه‌های اولیه تقریباً همیشه تغییر می‌کنند.

تست نکردن مونتاژ واقعی

قطعات الکترونیکی و مکانیکی باید واقعاً داخل نمونه نصب شوند.

بی‌توجهی به DFM

محصولی که قابل چاپ است الزاماً قابل قالب‌گیری اقتصادی نیست.

نداشتن Version Control

باعث اشتباه در فایل‌های مختلف می‌شود.

فریز کردن طراحی خیلی زود

پیش از دریافت بازخورد کافی نباید طراحی نهایی اعلام شود.

چک‌لیست قبل از تولید انبوه محصول

• فرم محصول تأیید شده است؟
• ارگونومی آزمایش شده است؟
• قطعات بدون تداخل مونتاژ می‌شوند؟
• تلرانس‌ها مشخص هستند؟
• متریال نهایی انتخاب شده است؟
• تست عملکرد انجام شده است؟
• نقاط شکست بررسی شده‌اند؟
• DFM انجام شده است؟
• Draft Angle بررسی شده است؟
• ضخامت دیواره‌ها مناسب است؟
• محل پیچ و Bossها کنترل شده است؟
• قطعات استاندارد انتخاب شده‌اند؟
• روش مونتاژ مشخص است؟
• بسته‌بندی آزمایش شده است؟
• نسخه نهایی فایل CAD مشخص است؟

چه زمانی نمونه اولیه آماده ورود به مرحله تولید است؟

زمانی که تغییرات بزرگ طراحی متوقف شده‌اند و تست‌های اصلی با موفقیت انجام شده‌اند می‌توان به مرحله Tooling یا پیش‌تولید وارد شد.

البته حتی در این مرحله نیز ممکن است تغییرات کوچک ناشی از محدودیت‌های قالب‌سازی یا تولید ایجاد شوند.

به همین دلیل ارتباط بین طراح محصول و سازنده قالب بسیار مهم است.

سوالات متداول درباره ساخت نمونه اولیه محصول با پرینتر سه‌بعدی

نمونه اولیه محصول چیست؟

نسخه آزمایشی محصول است که قبل از تولید نهایی برای بررسی ظاهر، ابعاد، عملکرد، مونتاژ یا تجربه کاربر ساخته می‌شود.

چرا قبل از تولید انبوه Prototype می‌سازیم؟

برای شناسایی ایرادهای طراحی قبل از پرداخت هزینه قالب و تولید در تعداد بالا.

پرینت سه‌بعدی برای نمونه اولیه مناسب است؟

بله. امکان تولید سریع یک قطعه مستقیماً از CAD و اصلاح آسان طراحی، آن را به یکی از مهم‌ترین روش‌های Rapid Prototyping تبدیل کرده است.

برای نمونه اولیه FDM بهتر است یا SLA؟

FDM برای قطعات اقتصادی و عملکردی عمومی مناسب است؛ SLA برای نمونه‌هایی با سطح صاف و جزئیات ظاهری بیشتر کاربرد دارد.

SLS چه زمانی استفاده می‌شود؟

برای قطعات عملکردی پیچیده و نمونه‌هایی که خواص مکانیکی مناسب و آزادی هندسی بیشتری نیاز دارند.

آیا اولین نمونه باید شبیه محصول نهایی باشد؟

خیر. اولین نمونه معمولاً برای بررسی فرم و ابعاد ساخته می‌شود و می‌تواند بسیار ساده باشد.

Prototype عملکردی چیست؟

نمونه‌ای است که برای بررسی عملکرد واقعی مکانیزم یا محصول ساخته می‌شود.

نمونه Looks-Like چیست؟

نسخه‌ای است که ظاهر، فرم و پرداخت آن به محصول نهایی نزدیک است ولی الزاماً عملکرد کامل ندارد.

Form Fit Function چیست؟

سه معیار اصلی برای بررسی شکل محصول، نحوه مونتاژ و عملکرد آن هستند.

آیا Prototype باید از متریال نهایی ساخته شود؟

در مراحل اولیه خیر. برای تست عملکرد بهتر است ماده‌ای با رفتار نزدیک‌تر به نسخه نهایی انتخاب شود.

چند نسخه Prototype لازم است؟

به پیچیدگی پروژه بستگی دارد و ممکن است از دو یا سه نمونه تا چندین Iteration متغیر باشد.

آیا می‌توان نمونه پرینت‌شده را مستقیماً قالب‌گیری کرد؟

فایل باید ابتدا برای فرآیند تولید نهایی DFM شود. طراحی مناسب پرینت الزاماً برای تزریق پلاستیک مناسب نیست.

DFM چیست؟

طراحی برای تولید است؛ یعنی هندسه محصول براساس محدودیت‌ها و قابلیت‌های فرآیند تولید نهایی اصلاح شود.

Draft Angle چرا مهم است؟

برای خروج مناسب قطعه از قالب تزریق استفاده می‌شود و در طراحی قطعات قالبی اهمیت زیادی دارد.

Rapid Tooling چیست؟

ساخت سریع ابزار یا قالب کم‌هزینه برای تولید تعداد محدود و تست فرآیند قبل از قالب اصلی است.

آیا می‌توان با Prototype بازار را آزمایش کرد؟

بله. نمونه ظاهری یا سری محدود می‌تواند برای دریافت بازخورد از کاربران و ارزیابی اولیه بازار استفاده شود.

آیا می‌توان از Prototype برای عکاسی استفاده کرد؟

بله، نمونه‌های با کیفیت بالا می‌توانند برای عکاسی، کاتالوگ یا ارائه استفاده شوند.

آیا پرینت سه‌بعدی همیشه ارزان‌ترین روش نمونه‌سازی است؟

نه الزاماً. برای بعضی قطعات فلزی ساده، CNC یا روش‌های دیگر ممکن است مناسب‌تر باشند. انتخاب به هندسه، متریال و تعداد بستگی دارد.

هزینه نمونه اولیه چگونه محاسبه می‌شود؟

براساس طراحی CAD، ابعاد، متریال، روش چاپ، زمان دستگاه، کیفیت سطح و تعداد نمونه‌ها محاسبه می‌شود.

اگر فایل سه‌بعدی نداشته باشیم می‌توان Prototype ساخت؟

بله. طراحی می‌تواند از Sketch، نمونه فیزیکی یا توضیحات اولیه شروع شود.

فایل STL بهتر است یا STEP؟

برای چاپ STL کافی است، اما برای طراحی و اصلاح مهندسی STEP گزینه بهتری است.

آیا می‌توان محصول موجود را مهندسی معکوس کرد؟

بله. با اندازه‌گیری یا اسکن سه‌بعدی می‌توان هندسه را بازسازی کرد.

چه زمانی باید قالب تولید ساخته شود؟

پس از اینکه طراحی، عملکرد، مونتاژ و DFM تا حد مناسبی تأیید شده باشند و Design Freeze انجام شده باشد.

آیا پرینت سه‌بعدی برای تولید سری محدود هم مناسب است؟

بله. برای تیراژهای پایین یا محصول سفارشی، چاپ سه‌بعدی حتی می‌تواند روش تولید نهایی باشد.

Bridge Production چیست؟

تولید محدود محصول بین پایان توسعه و آماده شدن خط یا قالب تولید انبوه است.

مهم‌ترین مزیت پرینت سه‌بعدی در توسعه محصول چیست؟

امکان مشاهده و آزمایش سریع طراحی و اصلاح آن قبل از متعهد شدن به ابزار و هزینه‌های تولید انبوه است.

جمع‌بندی؛ چرا قبل از تولید انبوه باید محصول را پرینت سه‌بعدی کنیم؟

ساخت نمونه اولیه محصول قبل از تولید انبوه با پرینتر سه‌بعدی یکی از مؤثرترین روش‌ها برای کاهش ریسک توسعه محصول است. مدل دیجیتال هرچقدر دقیق باشد نمی‌تواند تمام مشکلاتی را که هنگام لمس، مونتاژ و استفاده واقعی ظاهر می‌شوند نشان دهد.

با یک Prototype ساده می‌توان اندازه، فرم و ارگونومی را بررسی کرد. در نسخه‌های بعد می‌توان عملکرد مکانیکی، مونتاژ قطعات، تلرانس‌ها، الکترونیک و دوام را آزمایش کرد. سپس طراحی برای روش تولید نهایی مانند تزریق پلاستیک، CNC یا سایر فرآیندها بهینه می‌شود.

مهم‌ترین مزیت پرینت سه‌بعدی این است که برای هر اصلاح طراحی نیازی به ساخت قالب جدید وجود ندارد. فایل CAD تغییر می‌کند و نسخه بعدی چاپ می‌شود. همین چرخه سریع باعث می‌شود ایرادها زمانی شناسایی شوند که اصلاح آن‌ها هنوز ساده و کم‌هزینه است.

با این حال باید به یک نکته توجه داشت: Prototype چاپ سه‌بعدی الزاماً رفتار دقیق محصول تولید انبوه را ندارد. فرآیند ساخت و متریال محصول نهایی ممکن است متفاوت باشند. بنابراین هرچه پروژه به تولید نزدیک‌تر می‌شود، تست‌ها نیز باید با شرایط واقعی‌تری انجام شوند.

اگر تولید نهایی با تزریق پلاستیک انجام می‌شود، طراحی باید از نظر Draft Angle، ضخامت دیواره‌ها، Undercut، Rib، Boss و سایر الزامات قالب‌سازی بازبینی شود. محصولی که به‌راحتی پرینت می‌شود الزاماً محصولی نیست که بتوان آن را اقتصادی قالب‌گیری کرد.

مسیر حرفه‌ای توسعه محصول را می‌توان به صورت ساده چنین خلاصه کرد:

ایده → طراحی CAD → نمونه مفهومی → تست → اصلاح → نمونه عملکردی → تست مونتاژ و کاربر → DFM → نمونه پیش‌تولید → قالب و تولید انبوه

هر مرحله‌ای که قبل از ساخت قالب به‌درستی انجام شود می‌تواند احتمال تغییرات گران‌قیمت در مراحل بعدی را کاهش دهد. به همین دلیل هزینه ساخت چند Prototype نباید به عنوان هزینه اضافی دیده شود؛ بلکه بخشی از فرآیند کاهش ریسک و رسیدن به محصولی است که با اطمینان بیشتری وارد تولید انبوه می‌شود.
